空压机调节阀故障保位方案：
一、气动薄膜调节阀方案（调节阀配用电-气阀门定位器）
本方案主要由气动调节阀、电-气阀门定位器、失电（信号）比较器、单电控电磁换向阀、气动保位阀、阀位信号返回器等组成。其工作原理如下：
1、断气源：当控制系统气源故障（失气）时，气动保位阀自动关闭将定位器的输出信号压力锁定在气动控制阀的膜室内，输出信号压力与控制阀弹簧产生的反力相平衡，气动控制阀的阀位保持在故障位置。电动三通调节阀该保位阀应设定在略低于气源的最小值时启动。

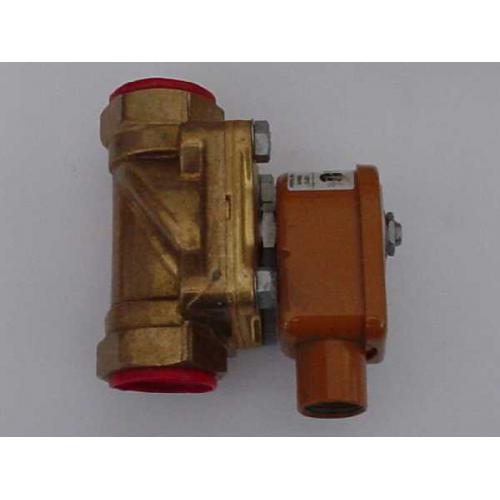

2、断电源：当控制系统电源故障（失电）时，失电（信号）比较器控制单电控电磁换向阀的输出电压消失，单电控电磁换向阀失电，单电控电磁换向阀内的滑阀在复位弹簧的作用下滑动，电磁阀换向，将气动保位阀的膜室压力排空，气动保位阀关闭，将定位器的输出信号压力锁定在气动控制阀的膜室内，输出信号压力与控制阀弹簧产生的反力相平衡，气动控制阀的阀位保持在故障位置。
3、断信号：当控制系统信号故障（失信号）时，失电（信号）比较器检测到后，断掉单电控电磁换向阀的电压信号，单电控电磁换向阀失电，单电控电磁换向阀内的滑阀在复位弹簧的作用下滑动，电磁阀换向，将气动保位阀的膜室压力排空，气动保位阀关闭，将定位器的输出信号压力锁定在气动控制阀的膜室内，输出信号压力与控制阀弹簧产生的反力相平衡，气动控制阀的阀位保持在故障位置。
位置反馈信号由阀位信号返回器给出自力式流量调节阀。
本方案的优点：“三断”保护启动时，系统反应较快，动作迅速。整体造价比较便宜。
本方案的缺点：电磁阀长期带电，影响使用寿命。配用附件较多，安装、调试复杂一些，阀位反馈需另配阀位信号返回器，在配用手轮的情况下，比较复杂。
