江苏空压机制冷空气压缩机
采用全封闭活塞式制冷空气压缩机，其特点是空气压缩机与电机共同密封在一个钢制壳体内以焊接封固，外部仅有吸排气管和电机接线柱，因而密封性好，噪声低，结构紧凑，同时在运转时电机完全处于低温制冷剂中，因此，电机效率高。
蒸发器
为直接膨胀式，即制冷剂在管内直接蒸发。从结构上讲为翅片盘管式，以紫铜管作为冷却管，再套上铝片，以胀管形式连接。
冷凝器
以冷却式分为风冷与水冷两种。因风冷式冷凝器受环境温度影响较大，外形尺寸较大，故适用于较小规格冷干机的制冷系统。而对较大规格的采用卧式壳管式水冷凝器。
热交换系统
主要由热交换器、蒸发器管、旋风分离器组成
热交换器
进入冷干机的热压缩空气首先从热交换器的壳程通过，而后进入蒸发器，而从蒸发器出来的冷压缩空气则从管程中通过，两者通过紫铜管管壁完成热交换，使进气得到预冷，从而达到了冷量回收的目的。
此筒体分为两层,外层为气对气的热交换器.内层为气对冷媒的热交换(蒸发器),我们把两个部分合而为一,使得热交换效果更加均匀和完全.
旋风分离器
当气流切向进入旋风分离器时，在进口处变成旋流状，产生离心力，这种离心力可将粗粒子，细散液滴与气流分开，撞击在筒内壁上，然后由重力作用流入水杯中。当气流继续上升至挡板处时与挡板发生碰撞，又发生了碰撞除水。当空气进入波形阻尼器时，由于液珠在波形片间变换方向不象气流那么快，因此与波形片碰撞并吸附积聚下来，达到较好的除水效果。
一般空气压缩机产生的压缩空气含有100%相对湿度的水，随着其在管道中的冷却，其水份将析出。在一些对用气品质要求较高的行业，如果压缩空气系统中有水分，将会给使用者带来许多的弊端。因此一般空气压缩机都将和除水及其它系统组合才能更好的满足使用要求。现在市场上应用较普遍的一般为单独为空气压缩机配备冷干系统及其它系统。这样虽然能满足客户的要求，但存在很多不足。另外配置安装后处理设备不但安装配置麻烦且费用高，而且管路多，管道长，输送效率低，能耗高。正是基于此，湖南云箭集团在普通单机的基础上自主研发了集冷干系统等后处理功能于一体的多功能机。这样不只能满足对用气品质要求较高的行业用户，而且还能为用户省掉安装麻烦及节省费用。
一体机的冷干系统，主要负责干燥、过滤以及排除压缩空气中水分，其重要性不言而喻，可以说是后处理系统中的核心部分。
冷干系统结构及原理

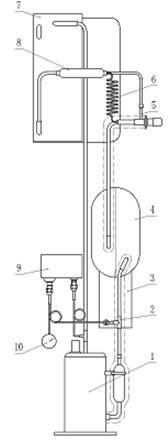

图1 一体机冷干系统结构简图
常州空压机一体机冷干系统如图1，主要包括：1制冷压缩机、2冷媒灌充阀、3气水分离器、4预冷蒸发器、5旁通阀、6节流毛细管、7冷凝器、8过滤器、9高低压控制器、10压力表。系统各元部件通过铜管或阀门连通为一个封闭循环系统，然后通过温控器、旁通阀及压力控制器等控制和调节系统，从而使系统有效稳定安全运行。
其具体工作原理如下：1制冷压缩机工作时排出高温高压的制冷剂气体，流经7冷凝器后通过强制换热冷凝为高温高压制冷剂液体，然后通过6毛细管节流为低温低压的制冷剂液体及部分蒸汽进入4预冷蒸发器的蒸发器部件，通过与压缩空气的热交换，吸收压缩空气的热量变为低温低压的制冷剂蒸汽被1制冷压缩机吸入完成一个循环。

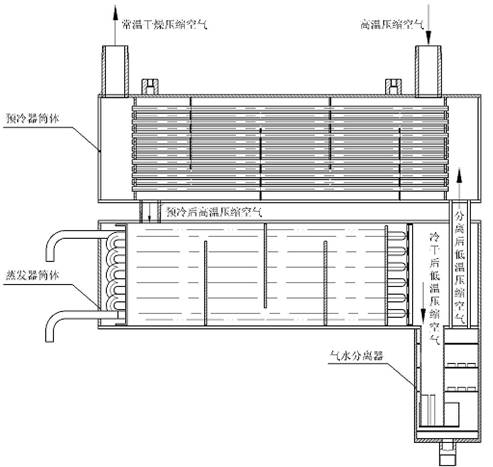

图2 压缩空气冷干过程原理简图
压缩空气的冷冻干燥主要是在预冷蒸发器内部完成，其具体原理过程如图2。高温压缩空气从预冷蒸发器进气口进入预冷器筒体，在预冷器筒体内先与低温干燥压缩空气换热降温干燥，再进入蒸发器筒体，在蒸发器外侧与制冷剂发生热交换进一步降温干燥，然后进入气水分离器，分离掉大部分水分后返回预冷器筒体，继续与刚进入预冷器筒体的高温压缩空气换热升温后完成冷干过程。
从上述结构及原理过程可以看出，一体机的冷干系统直接安装于螺杆空压机系统箱体内，可以更好的利用空气压缩机箱体内的富余空间，因而在节省了大量外接管路、材料同时也节省了安装空间，而且由于预冷器的存在又实现了回热节能，因此一体机冷干系统真正地实现了节能节材，与传统独立式系统相比优势明显。
露点测试结果及分析
通过项目组对结构的不断改进与优化，该公司一体机冷干系统在0.8MPa的压力露点测试结果基本上在10℃以下，能稳定在5℃左右，相当于GB/T 13277-1991标准规定的5级，因而能很好的满足多行业的客户需求。
综上所述，一体机冷干系统无需另外连接安装，给用户提供了方便，而且与单独冷干机相比能耗更低，性能稳定，因而这种带冷干系统的一体机能更好的满足市场和客户的需求。
|
|
|
|
