用途
煤矿井下开拓巷道所需气动工具及喷浆设备由地面供给压缩空气时，因管道长，压力降低，故效率很低。骑士牌螺杆压缩机可以在井下掘进工作面附近安全运转，并可随巷道延伸向前移动，故能保持较高气压，使气动机械的效率比地面供气时提高30%至一倍，耗电下降30%，并能节约大量管道。骑士牌压缩机也适用于工程巷道施工用途。
特点
骑士牌螺杆压缩机 采用美国QUINCY公司、德国GHH-RAND公司主机，结构先进，其五对六齿形齿间落差小，故回流损失小，比四对六齿形提高效率10-12%，省电25%；并具有精度高，运转平稳、噪声低、可靠性高，寿命长、维护费用低、油耗低等优点。
采用全套奥地利HOERBIGER公司气量控制系统，稳定可靠。
0-100负荷调整，常州空压机能随着实际使用气量的多少，自动调整动率消耗。
使用安全可靠。具有防爆、过载、短路、断相、漏电等到保护；还具有超温、空滤堵塞、油滤堵塞、油分堵塞报警及超温停机等到保护装置，以及容调、制压阀、安全阀三重保护防止超压运行。油气分离滤芯采用进口超细玻璃纤维，使压缩空气含油量控制在3ppm以下
|
型号 |
电机功率
kw |
排气量
m3/min |
最大使用压力
Mpa |
冷却方式 |
电压
v |
轨距
mm |
|
MLGF-3.6/7G-22 |
22 |
3.6 |
0.7 |
风冷式 |
380/660/1140 |
600/900 |
|
MLGF-6/7G-37 |
37 |
6 |
0.7 |
风冷式 |
380/660/1140 |
600/900 |
|
MLGF-7.6/7G-45 |
45 |
7.6 |
0.7 |
风冷式 |
380/660/1140 |
600/900 |
|
MLGF-10/7G-55 |
55 |
10 |
0.7 |
风冷式 |
380/660/1140 |
600/900 |
|
MLGF-16/7G-90 |
90 |
16 |
0.7 |
风冷式 |
380/660/1140 |
600/900 |
|
MLG-21/7G-132 |
132 |
21 |
0.7 |
风冷式 |
380/660/1140 |
600/900 |
一．螺杆压缩机基本结构和工作原理
通常所称的螺杆压缩机即指双螺杆空压机。
螺杆压缩机的基本结构：
在压缩机的机体中，平行地配置着一对相互啮合的螺旋形转子。
通常把节圆外具有凸齿的转子，称为阳转子或阳螺杆。把节圆内具有凹齿的转子，称为阴转子
或阴螺杆。一般阳转子与原动机连接，由阳转子带动阴转子转动。转子上的最后一对轴承实现轴向
定位，并承受压缩机中的轴向力。转子两端的圆柱滚子轴承使转子实现径向定位，并承受压缩机中
的径向力。
在压缩机机体的两端，分别开设一定形状和大小的孔口。一个供吸气用，称为进气口；另一个
供排气用，称作排气口。
工作原理：
螺杆压缩机的工作循环可分为进气，压缩和排气三个过程。随着转子旋转，每对相互啮合的齿相
继完成相同的工作循环。
1．进气过程：转子转动时，阴阳转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子齿
沟空间与进气口的相通，因在排气时齿沟的气体被完全排出，排气完成时，齿沟处于真空状态，当转
至进气口时，外界气体即被吸入，沿轴向进入阴阳转子的齿沟内。当气体充满了整个齿沟时，转子进
气侧端面转离机壳进气口，在齿沟的气体即被封闭。
2．压缩过程：阴阳转子在吸气结束时，其阴阳转子齿尖会与机壳封闭，此时气体在齿沟内不再外流。
其啮合面逐渐向排气端移动。啮合面与排气口之间的齿沟空间渐渐件小，齿沟内的气体被压缩压力提高。
3．排气过程：当转子的啮合端面转到与机壳排气口相通时，被压缩的气体开始排出，直至齿尖与齿沟的
啮合面移至排气端面，此时阴阳转子的啮合面与机壳排气口的齿沟空间为0，即完成排气过程，在此同时
转子的啮合面与机壳进气口之间的齿沟长度又达到最长，进气过程又再进行。空压机厂家
从上述工作原理可以看出，螺杆压缩机是一种工作容积作回转运动的容积式气体压缩机械。气体的
压缩依靠容积的变化来实现，而容积的变化又是借助压缩机的一对转子在机壳内作回转运动来达到。
常州空压机—— 螺杆压缩机的特点：
就气体压力提高的原理而言，螺杆压缩机与活塞压缩机相同，都属容积式压缩机。就主要部件的
运动形式而言，又与离心压缩机相似。所以，螺杆压缩机同时具有上述两类压缩机的特点。
螺杆压缩机的优点：
1．可靠性高：螺杆压缩机零部件少，没有易损件，因而它运转可靠，寿命长，大修间隔期可达4-8万小时。
2．操作维护方便：操作人员不必经过专业培训，可实现无人值守运转。
3．动力平衡性好：螺杆压缩机没有不平衡惯性力，机器可平稳地高速工作，可实现无基础运转。

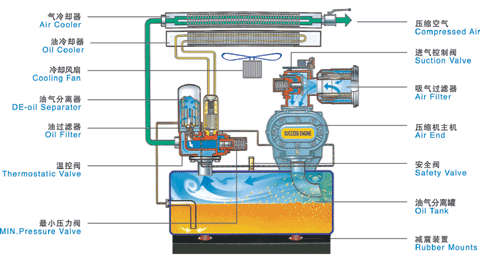

矿用螺杆空压机工作原理结构图
