| 产品介绍：
|
|
电动大巴用涡旋式空压机
1、涡旋技术特点
涡旋式空气压缩机是一种新型回转式空气压缩机，主要有以下优点
1）噪声低：吸排气连续平稳；无运动部件的敲击声和气流剧烈脉动；多个压缩腔同时工作，转矩均匀，机器振动小
2）可靠耐用：结构简单、运动部件少、动静盘不接触运行，运转平稳
3）维护成本低：主机零件少，无易损件，仅正常保养
4）能耗低：相邻压缩腔之间的压力差小，泄漏少，容积效率高达98%以上；动静盘之间无摩擦损失，主动供油润滑，动盘回转半径很小，摩擦损失低，机械效率高；吸排气阻力低
被广泛应用于工业、农业、交通运输、医疗机械、食品、制药、建筑、轻纺等部门和其它需要压缩空气的场合

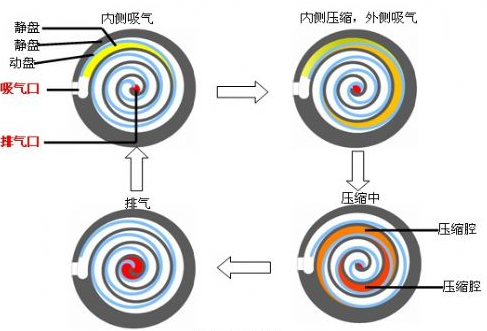

2、涡旋工作原理
OX系列涡旋空气压缩机是由两个圆渐开线型线的动静涡盘相互啮合而完成吸气、压缩和排气的工作过程。
静盘固定在机架上，动盘在曲轴驱动和防自转环的相位保持下作小半径的平面运动。当曲轴运转时，动静涡盘啮合形成若干对月牙形封闭的压缩腔。如图2所示，气体由空气滤清器吸入压缩机，随着主轴的旋转，吸入工作腔的气体被随后形成的月牙形的压缩腔逐渐压缩，然后由静盘中心部位排出。
电动大巴用涡旋式空压机的特点：
电动大巴之‘芯’，节能、静音、可靠、主力性能源汽车产业发展
节能，比活塞机节能20%
静音，噪音低于60db
环保，耗油量低于25mg/m³,只有活塞机的10％。
安全，超温、超压、电机过载保护
可靠，一年仅需要保养一次
技术参数：
|
项目 |
型号 |
|
OXC-0.2/8 |
OXC-0.28/8 |
OXC-0.38/8 |
OXC-0.5/8 |
|
排气量(m3/min) |
0.2 |
0.28 |
0.38 |
0.5 |
|
排气压力(Mpa) |
0.8 |
0.8 |
0.8 |
0.8 |
|
接口管径 |
G3/4' |
|
供气温度(℃) |
环境温度+50℃ |
|
冷却方式 |
风冷 |
|
传动方式 |
直联 |
|
排气含油量 |
≤3ppm,微油 |
|
润滑油油牌号 |
正力涡旋空压机专用油 |
|
噪声(db) |
60±3 |
60±3 |
60±3 |
60±3 |
主
机
电
机
︵
铝
壳
︶ |
功率(KW) |
1.5 |
2.2 |
3 |
4 |
|
转速(rpm) |
1440 |
|
启动方式 |
直接启动 |
|
电压(v) |
380v/220v |
|
频率(Hz) |
50Hz |
|
相数 |
3 |
|
风机 |
风机功率 |
70W |
|
风机电压 |
DC24 |
|
外形尺寸 |
670×385×470 |
710×385×470 |
720×400×470 |
725×450×550 |
|
长×宽×高(mm) |
|
净重(kg) |
85 |
98 |
110 |
130 |
|
|
|
