螺杆式制冷压缩机是指用带有螺旋槽的一个或两个转子（螺杆）在气缸内旋转使气体压缩的制冷压缩机。螺杆式制冷压缩机属于工作容积作回转运动的容积型压缩机，按照螺杆转子数量的不同，螺杆式压缩机有双螺杆空压机与单螺杆空压机两种。
一、工作原理及工作过程
1. 组成

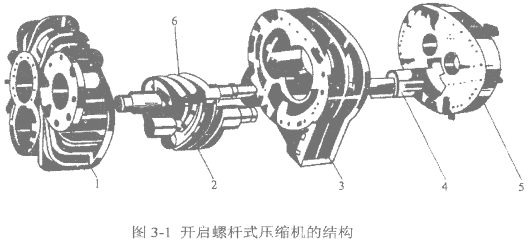

螺杆式制冷压缩机主要由转子、机壳（包括中部的气缸体和两端的吸、排气端座等）、轴承、轴封、平衡活塞及输气量调节装置组成。图3-1是典型开启螺杆式压缩机的一对转子、气缸和两端端座的外形图。
1—吸气端座 2—阴转子 3—气缸 4—滑阀 5—排气端座 6—阳转子
2. 工作原理
螺杆压缩机的工作是依靠啮合运动着的一个阳转子与一个阴转子，并借助于包围这一对转子四周的机壳内壁的空间完成的。
3. 工作过程

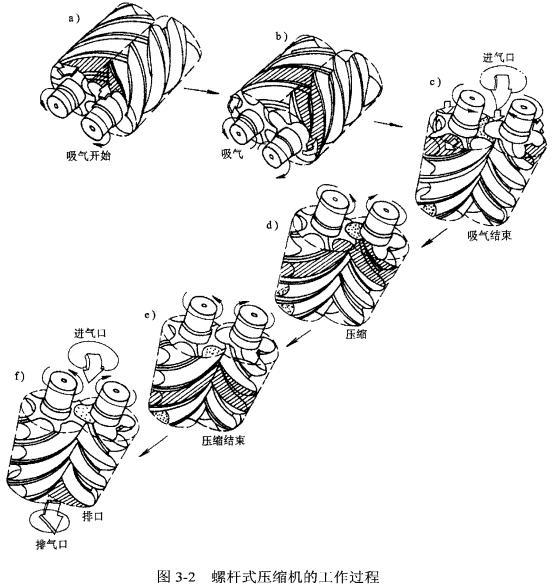

图3-2为双螺杆空压机的工作过程示意图。其中，a、b为一对转子的俯视图，c、d、e、f为一对转子由下而上的仰视图。
一、主要零部件的结构
螺杆式制冷压缩机的主要零部件包括机壳、转子、轴承、平衡活塞、轴封及输气量调节装置等。
1. 机壳

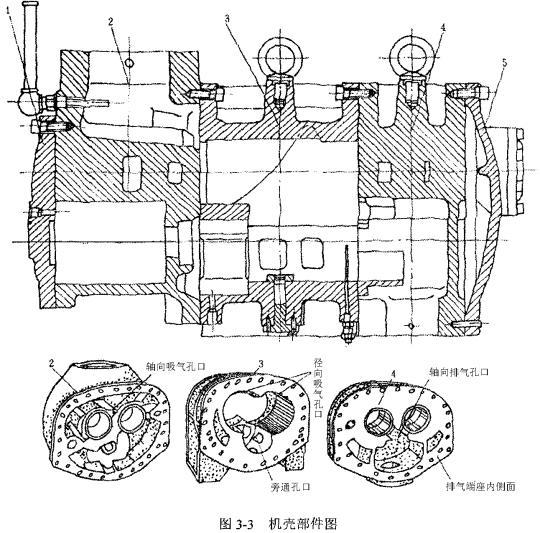

螺杆式压缩机的机壳一般为剖分式。它由机体（气缸体）、吸气端座、排气端座及两端端盖组成，如图3-3所示。
1—吸气端盖 2—吸气端座 3—机体 4—排气端座 5—排气端盖
2. 轴承与油压平衡活塞
螺杆式制冷压缩机属高速重载。为了保证阴、阳转子的精确定位及平衡轴向力和径向力，必须选用高精度、高速、重载的轴承和相应的平衡机构，确保转子可靠运行。
一般说，低负荷、小型机器中，多采用滚动轴承；高负荷、大中型机器中，多采用滑动轴承。
为了平衡部分或全部轴向力，通常用一个平衡活塞来达到这一目的。图3-5所示为一个油压平衡活塞的结构。
3. 轴封
制冷系统的密封至关重要，因此在开启螺杆式制冷压缩机的转子外伸轴处，通常采用密封性能较好的接触式机械密封，它主要有图3-6所示的弹簧式和图3-7所示的波纹管式两种。
4. 输气量调节滑阀
输气量调节滑阀是螺杆式制冷压缩机中用来调节输气量的一种结构元件，虽然螺杆式制冷压缩机的输气量调节方法有多种，但采用滑阀的调节方法获得了普遍的应用。
5. 喷油结构
螺杆式制冷压缩机大多采用喷油结构。
6. 联轴器
开启螺杆式制冷压缩机通过联轴器与电动机相联。
|
|
|
|
